MessageSujet: Schéma 10A   Schéma 10A EmptyMer 01 Aoû 2018, 10:30

Bonjour
Je n'ai pas trouvé de schéma de principe alors voilà je l'ai fait.
Je l'ai fait en fonction du schéma d'origine donc 1 feu arrière et pas de clignotant.
Il peut aider à la compréhension du circuit et au dépannage.
S'il y a des erreurs ou des oublis voire des modifs, n'hésitez pas.

Schéma 10A Captur12
Revenir en haut Aller en bas
citro21

citro21

Messages : 1541
Date d'inscription : 11/03/2013
Age : 56
Localisation : Côte-d'or 21

Schéma 10A Empty
MessageSujet: Re: Schéma 10A   Schéma 10A EmptyMer 01 Aoû 2018, 22:03

cheers merci pour ton schéma cheers

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Benhurburg

Benhurburg

Messages : 959
Date d'inscription : 11/03/2013
Localisation : Limousin

Schéma 10A Empty
MessageSujet: Re: Schéma 10A   Schéma 10A EmptyJeu 02 Aoû 2018, 18:42

Si n'y a pas d'erreur , je pense que l'on pourrait le mettre à disposition sur le site , si son auteur est d'accord.
Slt

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
citro21

citro21

Messages : 1541
Date d'inscription : 11/03/2013
Age : 56
Localisation : Côte-d'or 21

Schéma 10A Empty
MessageSujet: Re: Schéma 10A   Schéma 10A EmptyJeu 02 Aoû 2018, 21:22

study pas d'erreur et si son auteur est d'accord pourquoi pas en précisant le nom de l'auteur

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Chris49

Chris49

Messages : 121
Date d'inscription : 15/06/2015
Age : 69
Localisation : Saumur

Schéma 10A Empty
MessageSujet: Re: Schéma 10A   Schéma 10A EmptyVen 03 Aoû 2018, 08:04

Bonjour
Bien sûr qu'on peut le mettre à disposition.
J'ai beaucoup utilisé les tutos de Ben alors si je peux renvoyer l'ascenseur ça me fera plaisir.
Si besoin je peux envoyer le schéma en PDF ça sera plus net.

Revenir en haut Aller en bas
Chris49

Chris49

Messages : 121
Date d'inscription : 15/06/2015
Age : 69
Localisation : Saumur

Schéma 10A Empty
MessageSujet: Re: Schéma 10A   Schéma 10A EmptyVen 03 Aoû 2018, 08:57

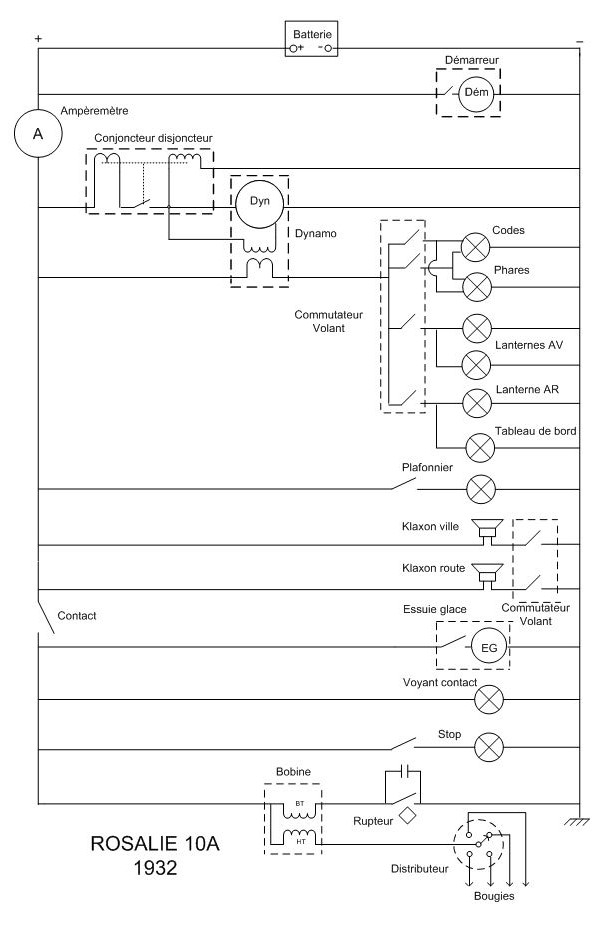

Ah si, une modification s'il doit passer à la postérité.
Sur le schéma d'origine, il n'y a pas d'essuie glace et comme sur la mienne il y en a un, je l'ai rajouté mais on pourrait croire que l'interrupteur est externe, voire sur le tableau de bord, alors qu'il est interne (comme le démarreur)
Donc j'ai rectifié le schéma, à vous de choisir.

Schéma 10A Captur15
Revenir en haut Aller en bas
cambouis

cambouis

Messages : 880
Date d'inscription : 14/03/2013
Age : 70
Localisation : dordogne

Schéma 10A Empty
MessageSujet: Re: Schéma 10A   Schéma 10A EmptyVen 03 Aoû 2018, 10:26

Bonjour
sur les premières essuie glace a dépression
Revenir en haut Aller en bas
Chris49

Chris49

Messages : 121
Date d'inscription : 15/06/2015
Age : 69
Localisation : Saumur

Schéma 10A Empty
MessageSujet: Re: Schéma 10A   Schéma 10A EmptyVen 03 Aoû 2018, 11:12

cambouis a écrit:
Bonjour
sur les premières essuie glace a dépression
Oui, c'est vrai, j'ai encore en place la commande au pied à gauche de l'embrayage.
Du coup, je fais quoi avec mon essuie glace?
Revenir en haut Aller en bas
cambouis

cambouis

Messages : 880
Date d'inscription : 14/03/2013
Age : 70
Localisation : dordogne

Schéma 10A Empty
MessageSujet: Re: Schéma 10A   Schéma 10A EmptyVen 03 Aoû 2018, 12:18

tu laisse comme cela étant donné qu'il a existé d'origine
Revenir en haut Aller en bas
citro21

citro21

Messages : 1541
Date d'inscription : 11/03/2013
Age : 56
Localisation : Côte-d'or 21

Schéma 10A Empty
MessageSujet: Re: Schéma 10A   Schéma 10A EmptyVen 03 Aoû 2018, 13:07

oui laisse le moteur essuie glace, le plafonnier de la 8cv a son inter incorporé que la 10cv il ce trouve a l'arrière droit

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
citro21

citro21

Messages : 1541
Date d'inscription : 11/03/2013
Age : 56
Localisation : Côte-d'or 21

Schéma 10A Empty
MessageSujet: Re: Schéma 10A   Schéma 10A EmptyVen 03 Aoû 2018, 19:39

study il sera mieux sur le site, l'avantage d'un site par rapport au forum c'est qu'il est stocké et ne disparait pas et notre site étant libre d’accès ce n'est que du plaisir pour celui qui a besoin

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Chris49

Chris49

Messages : 121
Date d'inscription : 15/06/2015
Age : 69
Localisation : Saumur

Schéma 10A Empty
MessageSujet: Re: Schéma 10A   Schéma 10A EmptySam 05 Jan 2019, 11:41

Schéma amélioré

Schéma 10A Captur24
Revenir en haut Aller en bas
