Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Sam 27 Juil 2013, 19:57 | |
| Je n'ai rien trouvé d'anormal Le compteur a cessé de disjoncter quand j'ai retiré le voyant de mise sous tension. J'ai peut être déjà quelques pertes vers la terre avec les machines. A confirmer mais voyant remis en place ça fonctionne.C'est chiant de ne pas localiser la cause , mais j'ai le temps Slt _________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
|
|
| |
citro21
Messages : 2346 Date d'inscription : 11/03/2013 Age : 61 Localisation : Côte-d'or 21
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Dim 28 Juil 2013, 10:04 | |
| _________________ 8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955 La bonté n’a pas besoin de récompenses
|
|
| |
Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Dim 28 Juil 2013, 12:40 | |
| Quelques photos de ce matin . (certaines zones manquantes sont dues à l' APN ) Slt _________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
Dernière édition par Benhurburg le Dim 28 Juil 2013, 13:16, édité 1 fois |
|
| |
Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Dim 28 Juil 2013, 13:15 | |
| _________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
Dernière édition par Benhurburg le Sam 16 Mai 2015, 13:45, édité 1 fois |
|
| |
8a
Messages : 334 Date d'inscription : 06/04/2013
| Sujet: banc Dim 28 Juil 2013, 14:34 | |
| vu le prix des pièces faux mieux collectionner un banc Souriau plutôt qu 'une rosalie |
|
| |
citro21
Messages : 2346 Date d'inscription : 11/03/2013 Age : 61 Localisation : Côte-d'or 21
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Dim 28 Juil 2013, 20:21 | |
| c'est quoi l'APN? _________________ 8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955 La bonté n’a pas besoin de récompenses
|
|
| |
Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Dim 28 Juil 2013, 20:36 | |
| Appareil Photo Numérique , selon la vitesse de prise de vue yatou ou yapatou Slt _________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
|
|
| |
citro21
Messages : 2346 Date d'inscription : 11/03/2013 Age : 61 Localisation : Côte-d'or 21
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Dim 28 Juil 2013, 21:12 | |
| le problème de vibration semble résolu ? _________________ 8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955 La bonté n’a pas besoin de récompenses
|
|
| |
Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Dim 28 Juil 2013, 21:46 | |
| J'ai encore travaillé sur l'équilibrage du plateau et je vais changer les 2 roulements qui le supportent , l'un est mort , l'autre à l'agonie ce qui amplifie les vibrations , sans compter les bruits dès que la vitesse de rotation augmente. Ce sont des roulement ordinaires , des 6001 ( 12 x 28 x 8 ) , ça se trouve pour 3 sous. Slt _________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
|
|
| |
Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Ven 02 Aoû 2013, 17:41 | |
| La modification: -retirer la lampe bi-plaque -3 fils à retirer -2 fils nouveaux -ajout des composants. Les fils à retirer : fils marqués d'une croix sur les photos (2 fils marrons 1 fil rouge). Le fil rouge à retirer est celui QUI NE VA PAS au plateau. Il est possible de retirer complètement le transfo , dans ce cas on aura retiré 4 fils marrons tissés et le fil rouge. Les 2 fils nouveaux : -de la barrette de raccordement dernière position ( 8 ) à l'emplacement de la diode biplaque broche 9. -de la barrette de raccordement dernière position ( 8 ) à la position 5. Les composants: -ajouter le condensateur en le soudant sur celui qui est déjà en place , respecter la polarité (- sur fil noir , + sur fil bleu ) -souder la diode entre la borne 3 et la borne 5 (voir photo ) respecter le sens comme indiqué ( si la diode est marqué d'un anneau blanc il va côté broche 3) -souder la résistance entre broche 3 et broche 9. Si l'on a réalisé un support pour la diode et la résistance les connexions son plus faciles à réaliser. ajout 16/05/2015. -dessouder le fil de la borne rupteur du banc . -souder le côté avec anneau de couleur de la diode 1N4004 sur la borne rupteur du banc , souder sur l'autre extrémité le fil que l'on vient de dessouder de la borne. A suivre : le remplacement des roulements du plateau. _________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
Dernière édition par Benhurburg le Dim 17 Mai 2015, 07:53, édité 2 fois |
|
| |
citro21
Messages : 2346 Date d'inscription : 11/03/2013 Age : 61 Localisation : Côte-d'or 21
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Ven 02 Aoû 2013, 20:04 | |
| CHAPEAU bas, la c'est plus du bricolage mais de la technique . L'avantage c'est qu'avec ce tuto quand il sera terminé ce sera de la rigolade pour un bricoleur. _________________ 8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955 La bonté n’a pas besoin de récompenses
|
|
| |
Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Dim 04 Aoû 2013, 12:32 | |
| Bonjour, Une petite précision en photo sur le montage des leds. Slt _________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
|
|
| |
Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Mar 06 Aoû 2013, 20:24 | |

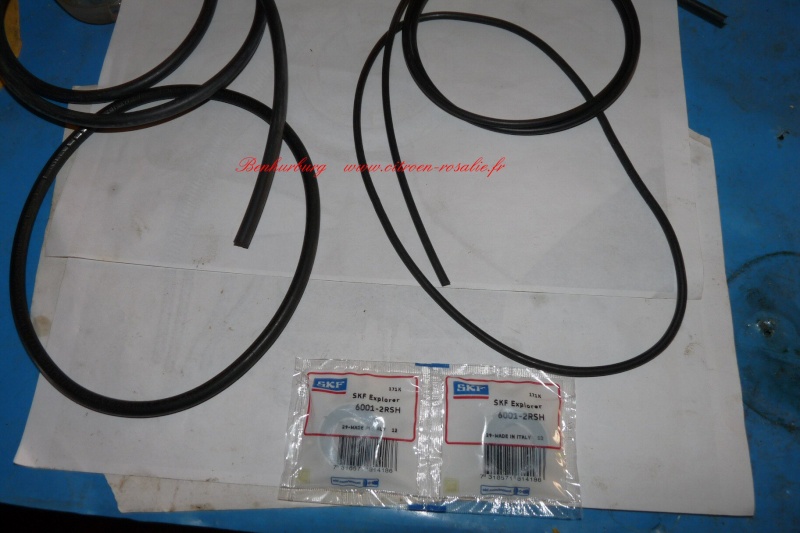

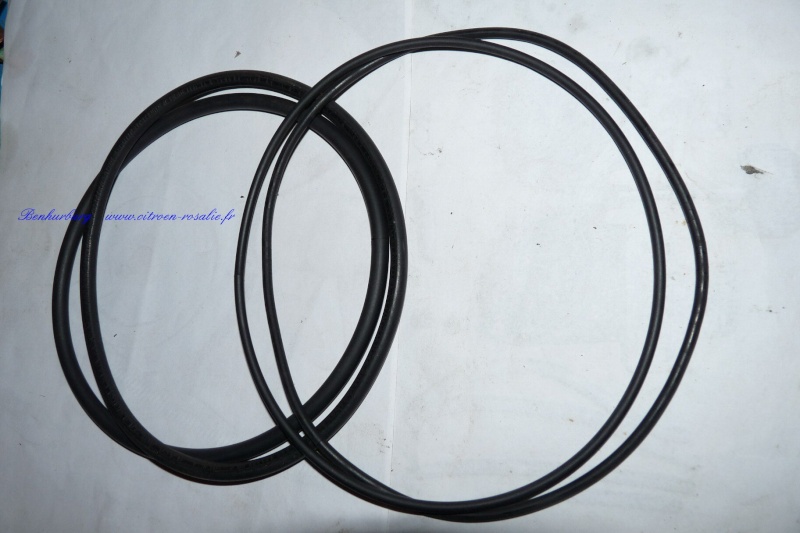

| Bonjour, Remplacement des roulements de plateau et des courroies. Les roulements sont des 6001 , les courroies sont réalisées avec de la corde torique de 4mm de Ø pour le compte tours et de 7mm pour le moteur en NBR70. Cette corde est vendue en 1 m de long. La jonction est faite avec de la colle Loctite 406 prèvue pour ce "caoutchouc". Réalisation des courroies: Remplacement des roulements: Après avoir retiré la poulie ( 2vis 6 pans creux sur l'axe ) retirer les circlips 1 et 2. Pousser depuis le côté plateau pour sortir le roulement du bas de son logement puis tirer dessus pour l'enlever de l'axe. Repousser l'axe vers le haut pour le sortir du banc avec le roulement du haut. Enlever le 2 eme circlips du bas , celui de haut et sortir le roulement restant par le bas. Pour le remontage procéder dans l'ordre inverse. Suite au remplacement des roulements j'ai du bloquer celui du haut avec du frein filet normal pour ne pas qu'il tourne dans son logement. Tout est remonté , place aux essais. Ça ne fonctionne plus Après vérification des contacts (charbons ) et nettoyage de la rondelle laiton sur laquelle ils frottent c'est toujours pareil. En fait c'est la masse qui disparait avec la vitesse.Les mauvais contacts que je pensais être dûs aux charbons sont en fait dûs à la masse de l'arbre qui est fournie à travers les billes des roulements. Avec les roulements neufs graissés à vie , plus la vitesse augmente plus le contact est mauvais. Je vais donc réaliser une masse avec du clinquant en laiton qui frottera en permanence sur l'axe , ou , sur la poulie fixée sur l'axe du plateau. Un premier essai en volant est satisfaisant. A suivre. _________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
|
|
| |
cambouis
Messages : 883 Date d'inscription : 14/03/2013 Age : 75 Localisation : dordogne
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Mar 06 Aoû 2013, 22:00 | |
| Bonsoir sur la poulie me semblerai plus efficace que sur l'arbre ?? |
|
| |
Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Mer 07 Aoû 2013, 10:06 | |
| Ce sera en fonction de la facilité de réalisation et de la disponibilité d'une vis de fixation à proximité. Slt
_________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
|
|
| |
Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Mer 07 Aoû 2013, 12:34 | |
| La mise à la masse du plateau est faite et fonctionne parfaitement après plusieurs essais de forme du frotteur : il doit faire contact dans les 2 sens de rotation. L'ajout de graisse Belleville ne nuit pas au contact . La forme du frotteur va être affinée pour diminuer les frottements. Slt _________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
|
|
| |
citro21
Messages : 2346 Date d'inscription : 11/03/2013 Age : 61 Localisation : Côte-d'or 21
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Mer 07 Aoû 2013, 12:48 | |
| toujours du beau travail et techniquement pas simple, tout du moins pour moi. J'avais essayé de coller une courroie mais elle n'avais pas tenue _________________ 8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955 La bonté n’a pas besoin de récompenses
|
|
| |
Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Mer 07 Aoû 2013, 12:55 | |
| - citro21 a écrit:
J'avais essayé de coller une courroie mais elle n'avais pas tenue Le joint torique est en nitrile et la colle est faite pour cette matière , voila pourquoi ça simplifie les choses Slt _________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
|
|
| |
Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Mer 07 Aoû 2013, 15:06 | |

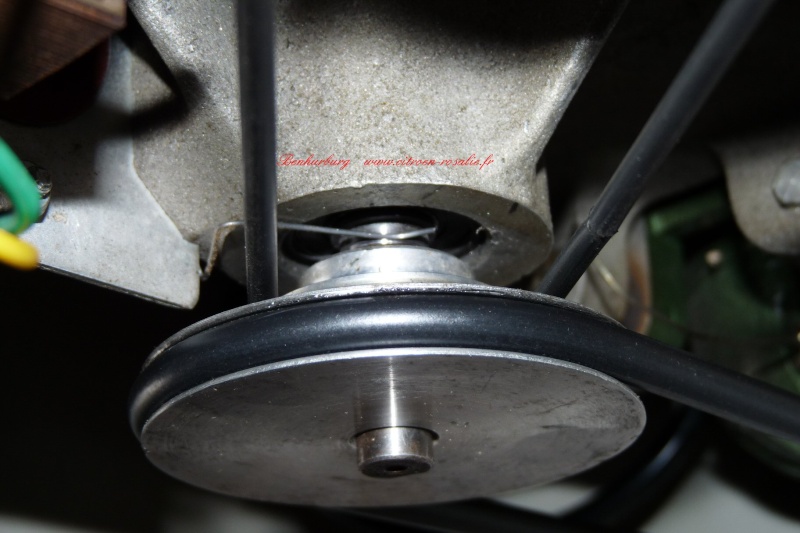

| La poulie en alu est assez tendre , j'ai choisi de faire contact sur l'axe à l'aide d'une corde à piano de 0,8mm de Ø : C'est élastique et le contact est plus glissant que l'essai précédant. Le contact est bon et il n'y a plus de bruit de frottement. Le banc est considéré comme remis en état. La remise en état se termine ici , juste après avoir refait le niveau d'huile du compte tours. FIN. _________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
|
|
| |
citro21
Messages : 2346 Date d'inscription : 11/03/2013 Age : 61 Localisation : Côte-d'or 21
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Mer 07 Aoû 2013, 19:19 | |
| Quel beau tuto, qui a mon avis passionnera pas mal de monde car cette appareil est beaucoup prisé des collectionneurs qui touchent a la mécanique. Reste a l'archiver BRAVO MICHEL _________________ 8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955 La bonté n’a pas besoin de récompenses
|
|
| |
Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Mer 07 Aoû 2013, 20:02 | |
| C'est en effet fini pour la transformation avec les leds. Il me reste à voir la vérification du condensateur . Plusieurs messages ont été édités pour modification ou précision. A suivre .... encore un peu. Slt
PS: Si le mécano veut bien me prêter le banc 1264 j'indiquerais la procédure à suivre pour faire la modification des leds. Cette modification , à la vue du schéma , sera aussi simple et très proche de celle qui vient d'être réalisée. _________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
|
|
| |
MFC
Messages : 98 Date d'inscription : 14/07/2013 Age : 64 Localisation : region parisienne
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Mer 07 Aoû 2013, 22:20 | |
| Bonjour
Une belle démonstration peux t-on voir comment cet outil fonctionne? |
|
| |
Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Mer 07 Aoû 2013, 22:44 | |
| Pas de problème pour la démonstration. J'ai un vieil allumeur à contrôler avant sa future remise en service , je ferai d'une pierre 2 coups.
J'en ai aussi d'autres qui cumulent avance centrifuge et à dépression ça sera l'occasion d'en tester un pour le fun. Slt _________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
|
|
| |
Benhurburg
Messages : 1294 Date d'inscription : 11/03/2013 Localisation : Limousin
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Dim 11 Aoû 2013, 12:10 | |
| Bonjour, Avant les essais de divers allumeurs je fais un choix parmi mon stock pour trouver un bon et d'autres moins bons afin de montrer l'utilité du banc. Après 5 minutes...Paf!!! le compteur disjoncte alors que le banc a du fonctionner plus d'une heure sans soucis auparavant. Je décide donc de débrancher la terre de sur le moteur qui est monté sur silentblocs et de mesurer. Constatations : plus la commande du moteur ( vitesse ) est élevée plus la tension sur le corps est importante. La prochaine étape sera le démontage du moteur et le nettoyage qui , je l'espère , résoudra le problème. Slt
_________________ Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile. Quand on est con c'est pareil !!!
|
|
| |
citro21
Messages : 2346 Date d'inscription : 11/03/2013 Age : 61 Localisation : Côte-d'or 21
| Sujet: Re: Banc Souriau 1263 ou 1264 : remplacement de la lampe par des leds. Dim 11 Aoû 2013, 15:15 | |
| décidément elle s'enchaine les panne, mais bon elles ont du courage car avec toi elle n'ont pas une longue vie d'assurée _________________ 8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955 La bonté n’a pas besoin de récompenses
|
|
| |
